P8290398


ライトサイクルのチタンフレームを製作しているファクトリーへ行った時に撮影した画像をご紹介させていただきます。


P8290399


ライトサイクルのチタンフレームは、すべて一台一台ハンドメイドで作るフルオーダーフレームです。

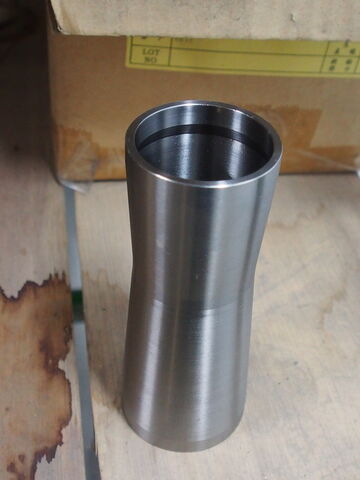

ヘッドチューブもヘッド形状に合わせて、旋盤で精密に加工されます。

P8290401


P8290400

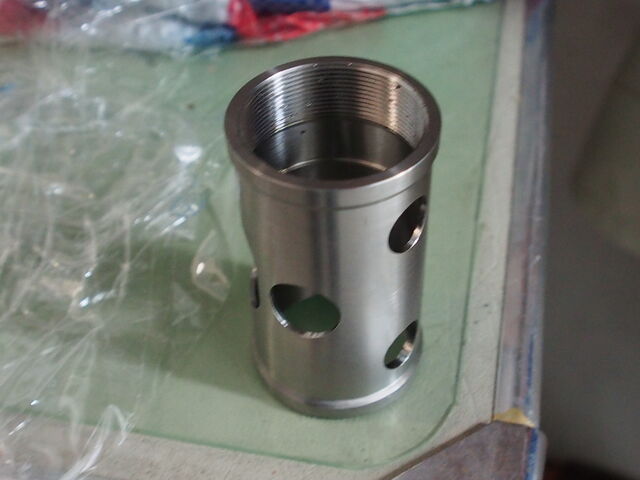

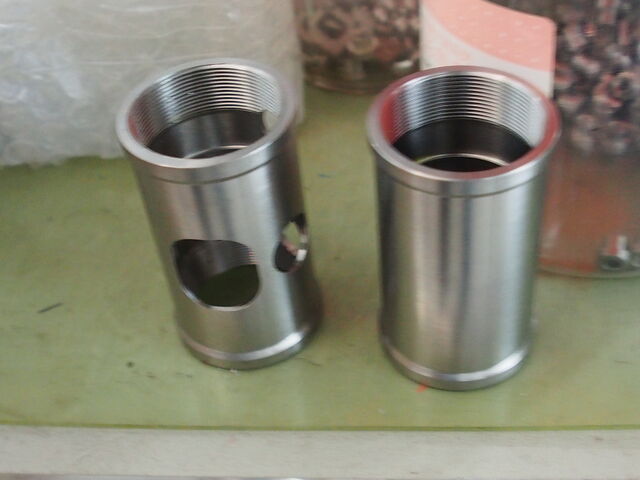

ハンガーシェルです。溶接前に旋盤加工で内部も外側も無駄な部分を切削して僅かですが手間をかけて軽量化をしています。

P8290402


P8290405


P8290404


P8290407


P8290417

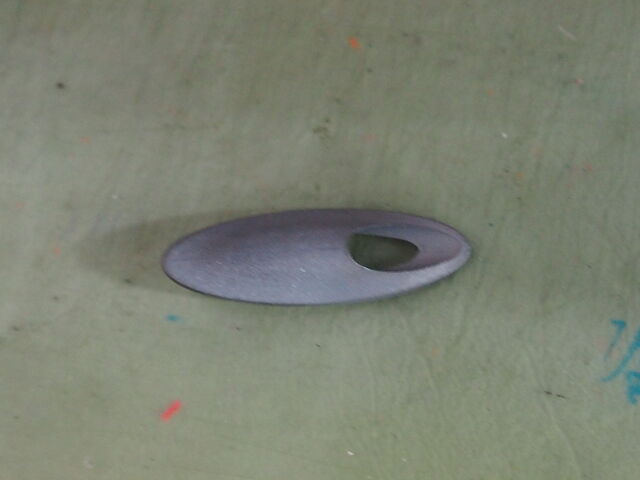

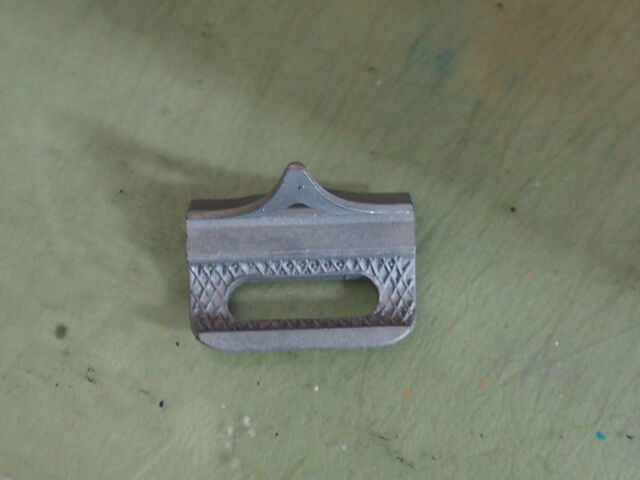

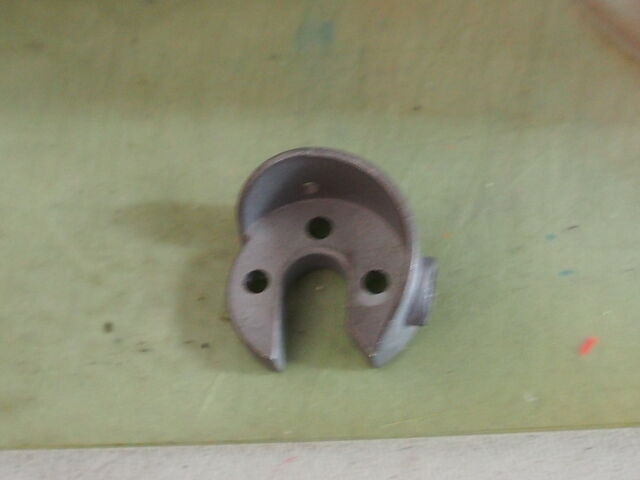

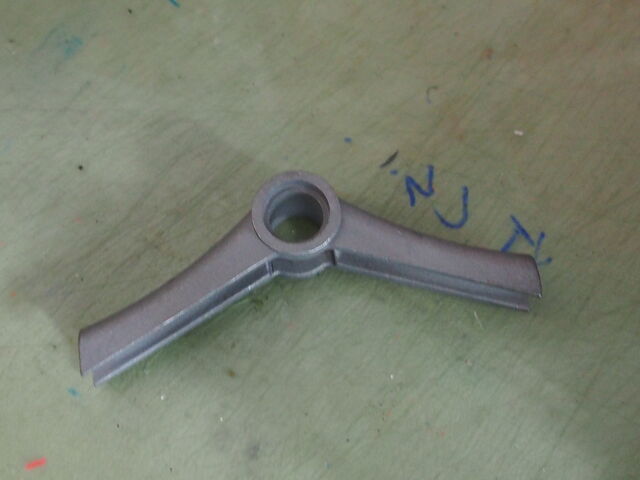

ロストワックスで製作しているチタンのフレーム小物です。
まだ表面仕上げをしていない状態です。

P8290416

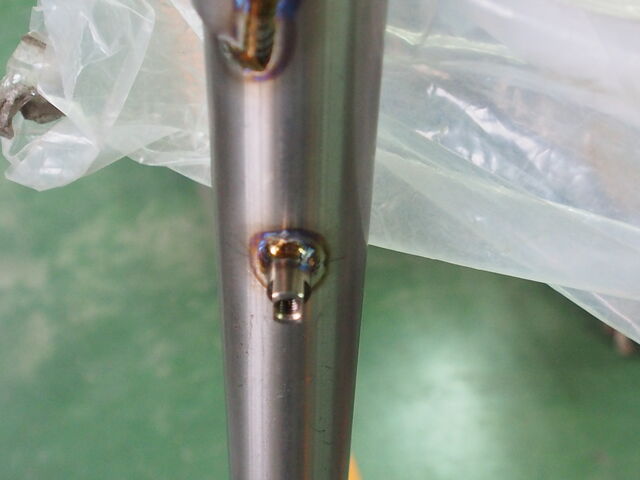

Wレバー台座です。

P8290440

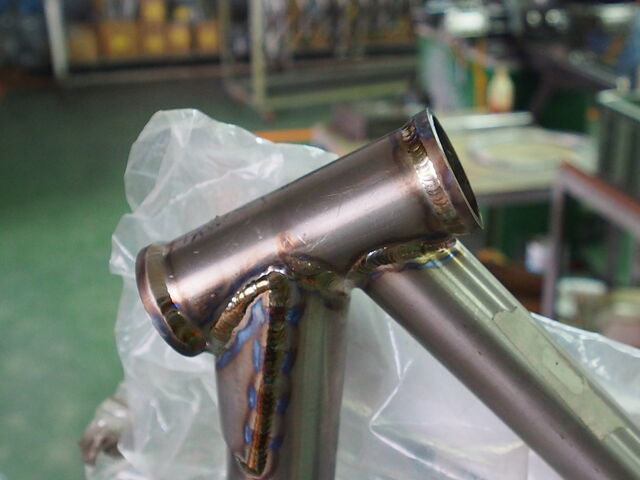

ヘッドチューブとダウンチューブ上部のガゼット部です。
ヘッドチューブは、現在とは違う方法で作られていますが、この時は薄肉のヘッドチューブにヘッド小物を圧入する部分補強をリングで溶接していますが、非常に高度な作業です。

P8290441

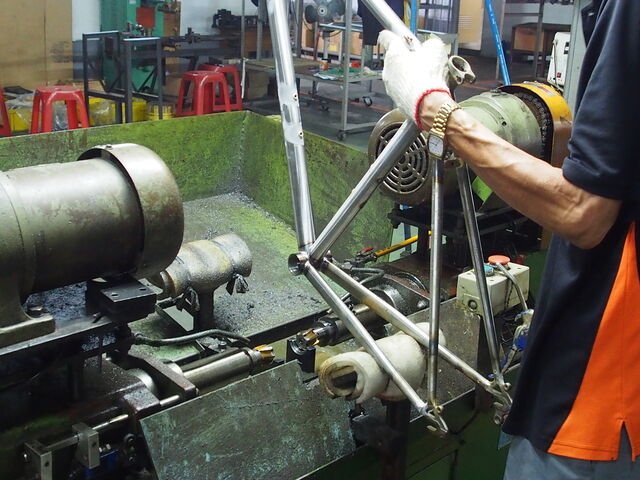

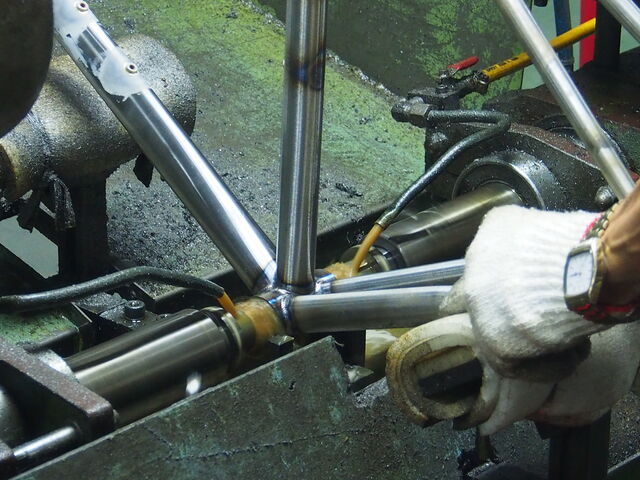

ハンガーシェルにねじ切りをしています。
チタンは難加工材ですので、切削油を大量に使用し、刃先を冷却しながら慎重に行います。
左右同時に切削することで、芯の出た作業となります。

P8290430

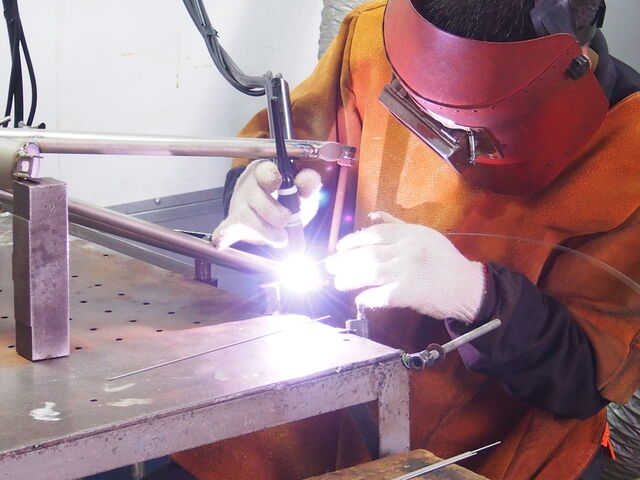

ベテランの職人の手で、丁寧に溶接されます。

P8290429

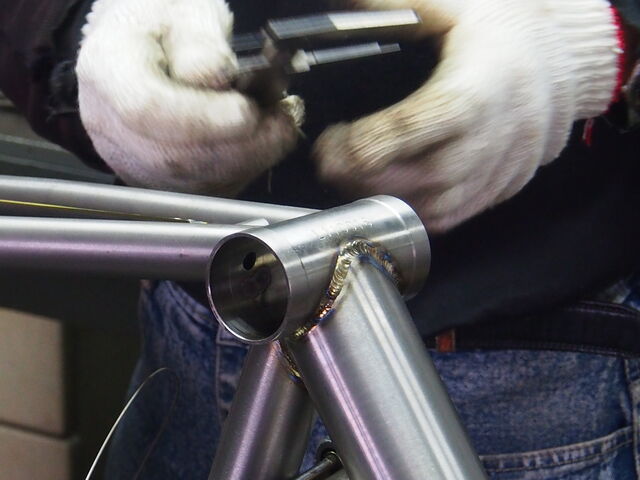

ハンガーシェルの溶接部です。

P8290427

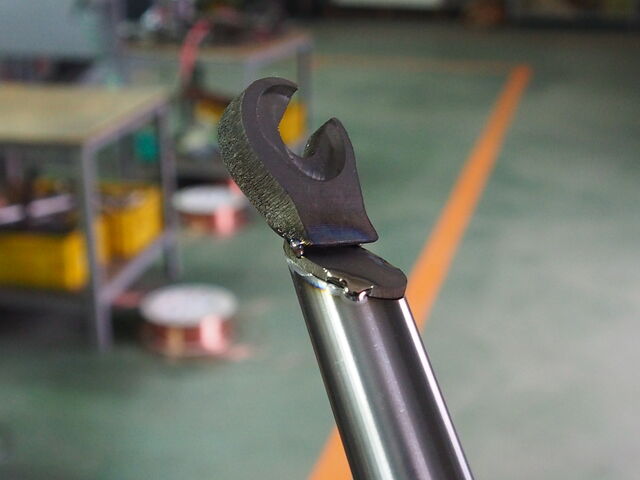

フロントフォークのドロップアウトを仮付けしています。
ドロップアウトは、独自にキャスティングで作られています。

P8290425

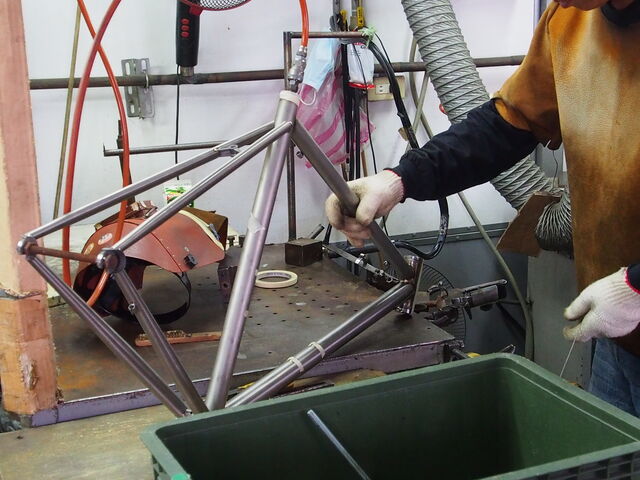

シートポストをさし組む部分に付いているのは、アルゴンガスをフレーム内部に満たすためのホースです。チタンの溶接で最も注意しなければならないのは、大気中の水素とチタンの接触です。
そのためにチューブの外側を溶接する際にも内部をアルゴンガスで満たす必要があるのです。

P8290423

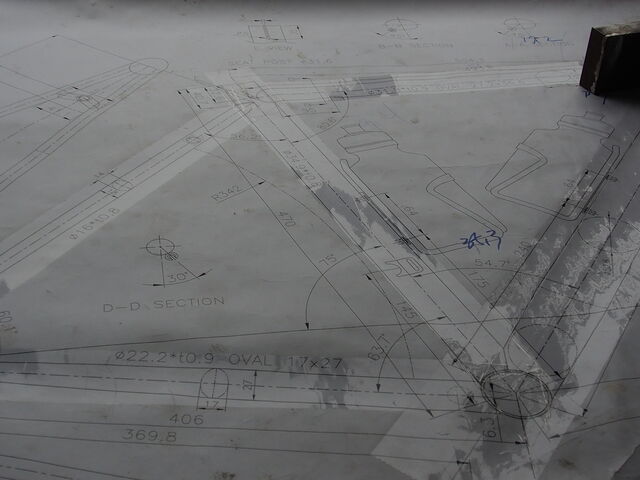

原寸大図面で確認しながら製作が進みます。

いかがでしたか。
なかなかファクトリーへ行く時間が取れませんので、以前の画像を掲載させていただきました。
現時点での仕様と若干異なる部分もございますこと、ご承知おきください。
